SMT精密贴片工艺—电子制造的核心引擎

      在电子产品日益走向轻薄化、高性能化、智能化的今天，表面贴装技术（Surface Mount Technology，简称 SMT）已成为现代电子制造业不可或缺的核心工艺。从智能手机、可穿戴设备到工业控制、汽车电子，精密元件的可靠贴装直接决定了电子产品的最终性能、稳定性和市场竞争力。深入理解 SMT 贴片工艺的技术要点与发展趋势，对于电子企业提升产品品质、优化制造成本具有重要的战略意义。

SMT 工艺的核心优势

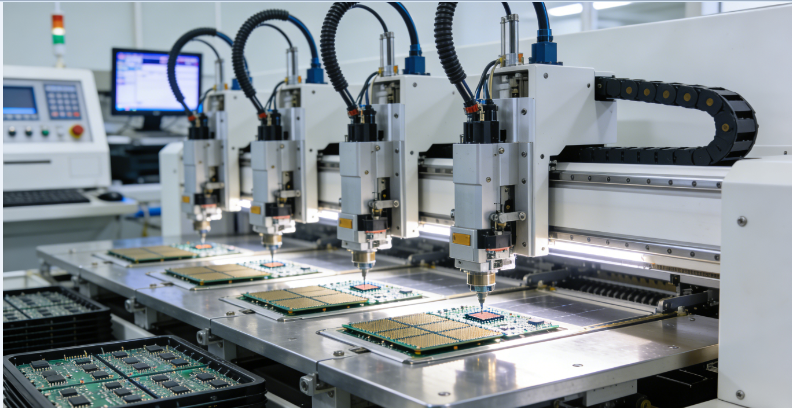

与传统的通孔插装技术（THT）相比，SMT 技术具有革命性的优势。首先，SMT 工艺能够大幅提高电路板的组装密度。由于表面贴装元件无需预留插孔，元器件可以直接贴装在 PCB 板表面，这使得电路板的布线空间得到极大释放，为电子产品的小型化、轻量化提供了技术保障。其次，SMT 贴片工艺适合自动化大规模生产。全自动贴片机能够以极高的速度和精度完成元件贴装，生产效率是传统手工插装的数十倍甚至上百倍，显著降低了单位产品的制造成本。此外，SMT 焊接质量更加稳定可靠，回流焊接工艺能够确保焊点的一致性，减少了人为因素带来的质量波动。

精密贴片的技术要点

回流焊接是 SMT 工艺的核心环节。现代回流焊炉通常配备多个温区，能够精确控制预热、恒温、回流、冷却等各个阶段的温度曲线。通过优化回流焊温度参数，可以有效避免冷焊、虚焊、桥接等常见焊接缺陷，确保焊点饱满、光亮、可靠。对于无铅焊接工艺，由于焊锡熔点相对较高，温度控制更加严格，需要通过氮气保护等手段减少氧化，提高焊接质量。

质量检测体系

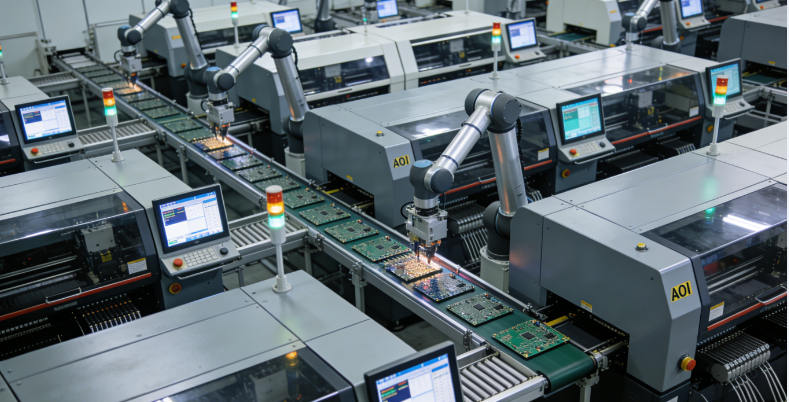

完善的检测体系是保障 SMT 贴片质量的重要屏障。自动光学检测（AOI）设备能够在锡膏印刷后、元件贴装后、回流焊接后等多个关键节点进行实时检测，自动识别元件缺失、极性反向、偏移、立碑、少锡等多种缺陷，缺陷检出率可达 99.99% 以上。对于 BGA、QFN 等隐藏焊点，X 射线检测技术能够透视焊点内部结构，分析空洞率、裂纹、短路等问题，确保焊接的可靠性。功能测试（FCT）则模拟实际工作场景，对 PCBA 进行通电功能验证，覆盖电压、电流、通信协议等关键指标，确保产品能够正常工作。

技术发展趋势

————————————————
